7 OSI Layer V.S TCP/IP

Asalamualaikum wr.wb.

Welcome to my blog, Kali ini saya akan menyampaikan sebuah informasi tentang 7 OSI Layer Dan TCP/IP.

A. Pendahuluan

Dahulu ketika OSI belum digunakan, perangkat komunikasi yang berasal dari vendor berbeda tidak dapat saling berkomunikasi. Alat komunikasi yang diciptakan oleh IBM tidak dapat berkomunikasi dengan vendor lain. Sehingga dibentuklah standard OSI.

B. Latar Belakang

Supaya lebih paham tentang OSI Layer dan TCP/IP.

C. Tujuan
      Supaya dapat memahami pengertian dari OSI Layer Dan TCP/IP

D. Materi

1. Pengertian OSI Layer Dan TCP/IP

- OSI Layer : OSI adalah standar komunikasi yang diterapkan di dalam jaringan komputer. Standar itulah yang menyebabkan seluruh alat komunikasi dapat saling berkomunikasi melalui jaringan.

- TCP/IP : standar komunikasi data yang digunakan oleh komunitas internet dalam proses tukar-menukar data dari satu komputer ke komputer lain di dalam jaringan Internet.

2. Nama-nama layer pada 7 Layer Osi :

7. Aplication Layer :
Lapisan ke-7 ini menjelaskan spesifikasi untuk lingkup dimana aplikasi jaringan berkomunikasi dg layanan jaringan. Menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggungjawab atas pertukaran informasi antara program komputer, seperti program e-mail, dan service lain yang jalan di jaringan, seperti server printer atau aplikasi komputer lainnya. Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan.

Protokol yang berada dalam lapisan ini :


1. HTTP (Hyper Text Transfer Protocol )
Protokol yang dipergunakan untuk mentransfer dokumen dan web dalam sebuah web browser, melalui www. HTTP juga merupakan protokol yang meminta dan menjawab antar klien dan server.
2. FTP (File Transfer Protokol)
Protokol internet yang berjalam dalam layer aplikasi yang merupakan standar untuk mentransfer file komputer antar mesin-mesin dalam sebuat jaringan internet.
3. NFS (Network File system)
Jaringan protokol yang memungkinkan pengguna di klien komputer untuk menngakses file melalui jaringan dengan cara yang sama dengan bagaiman penyimpanan lokal yang diaksesnya.
4. DNS (Domain Name System)
Protokol yang digunakkan untuk memberikan suatu nama domain pada sebuah alamat IP agar lebih mudah diingat.
5. POP3 (Post Office Protocol)
Protokol yang digunakan untuk mengambil mail dari suatu mail transfer agent yang akhirnya mail tersebut akan di dowbload kedalam jaringan local.
6. MIME (Multipurpose Internet Mail Exension)
Protokol yang digunakan untuk mengirim file binary dalam bentuk teks.
7. SMB (Server Messange Block)
Protokol yang digunakan untuk mentransfer server-server file ke DOS dan Windows.
8. NNTP (Network News Transfer Protocol)
Protokol yang digunakan untuk menerima dan mengirim newsgroup.
9. DHCP (Dynamic Configuration Protocol)
Layanan yang memberikan no IP kepada komputer yang meminta nya secara otomatis.


6. Presentation Layer :
Lapisan ke-6 ini berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan.

Protokol yang berada dalam level ini :

1. TELNET
Protokol yang digunakan untuk akses remote masuk ke suatu host, data berjalan secara lain teks.
2. SMTP (Simple Mail Transfer Protocol)
Salah satu protokol yang biasa digunakan dalam pengiriman e-mail di internet atau untuk mengirimkan data dari komputer pengirim e-mail ke server e-mail penerima.
3. SNMP (Simple Network Management Protocol)
Protokol yang digunakan dalam suatu manajemen jaringan.

5. Session layer:
Lapisan ke-5 ini berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.

Protokol yang berada dalam lapisan ini :

1. NETBIOS

Berfungsi sebagai penyiaran pesan maksud nya memungkinkan user mengirim pesan tunggal secara serempak ke komputer lain yang terkoneksi.
2. NETBEUI (NETBIOS Extended User Interface)
Berfungsi sama dengat NETBIOS hanya sedikit di kembangkan lagi dengan menambahkan fungsi yang memungkinkan bekerja dengan beragam perangkat keras dan perangkat lunak.
3. ADSP (AppleTalk Data Stream Protocol)
Berfungsi protokol ini memantau aliran datadiantara dua komputer dan untuk memeriksa aliran data tersebut tidak terputus.
4. PAP (Printer Access Protocol)
Berfungsi printer Postscript untuk akses pada jaringan AppleTalk dan untuk mengendalikan bagaimana pola komunikasi antar node.
5. SPDU (Session Protokol Data unit)
Berfungsi mendukung hubungan antara dua session service user.
6. RCP

4. Transport layer :
Lapisan ke-4 ini berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.

Protokol yang berada dalam lapisan ini :

1. TCP (Trasmission Control Protocol)
Protokol yang menyediakan layanan penuh lapisan transport untuk aplikasi.
2. UDP (User Datagram Protocol)
Protokol connectionless dan proses-to-procces yang hanya menambahkan alamat port, cheksum error control dan panjang informasi data pada layer di atasnya.

3. Network layer :
Lapisan ke-3 ini berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.

Protokol yang berada dalam lapisan ini :

1. IP (Internetworking Protocol)
Mekanisme transmisi yang digunakan untuk menstransportasikan data dalam-dalam paket yang disebut datagram.
2. ARP (Address Resulotion Protocol)
Protokol yang digunakan untuk mengetahui alamat IP berdasarkan alamat fisik dari sebuah komputer.
3. RARP (Reverse Address Resulotion Protocol)
Protokol yang digunakan untuk mengetahui alamat fisik melalui IP komputer.
4. ICMP (Internet Control Message Protocol)
Mekanisme yang digunakan oleh sejumlah host untuk mengirim notifikasi datagram yang mengalami masalah pada hostnya.
5. IGMP (Internet Group Message Protocol)
Protokol yang digunakan untuk memberi fasilitas message yang simultan kepada group penerima.

2. Data-link layer :
Lapisan ke-2 ini berfungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC)

.
Protokol yang berada dalam lapisan ini :

1. PPP (Point to Point Protocol)
Protokol yang digunakan untuk point to point pada suatu jaringan.
2. SLIP (Serial Line Internet Protocol)
Protokol yang digunakan untuk menyambung serial.

1. Physical layer :
Lapisan ke-1 ini berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

Protokol yang berada dalam lapisan ini :

Tidak mempunyai protokol yan spesifik di layer ini, bertanggung jawab atas proses data menjadi bit dan mentransfernya melalui media, seperti kabel, dan menjaga koneksi fisik antar sistem, pada layer ini hanya mengirimkan bit bit data.



2. Nama-nama layer pada Layer TCP/IP :

4. Application
Berfungsi menyediakan servis-servis terhadap software-software yang berjalan pada komputer. Protokol-protokol yang beroperasi pada Application Layer: HTTP, FTP, POP3, SMTP, dll.

3. Transport
Transport Layer berfungsi menyediakan servis yang akan digunakan oleh Application Layer. Mempunyai 2 protokol utama yaitu TCP dan UDP.

2. Internet
Internet Layer memiliki fungsi sebagai penyedia fungsi IP Addressing, routing, dan menentukan path terbaik. Internet Layer memiliki 1 protokol yaitu TCP/IP.

1. Network Access
Berfungsi mendefinisikan protokol-protokol dan hardware-hardware yang digunakan dalam pengiriman data. Pada layer ini terdapat protokol-protokol seperti ethernet pada LAN, PPP pada WAN, dan juga Frame Relay.

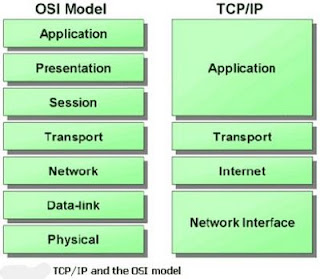

3. PERSAMAAN DAN PERBEDAAN MODEL OSI DAN TCP/IP

a. Persamaan :

1) Keduanya memiliki layer (lapisan).
2) Sama – sama memiliki Application layer meskipun memiliki layanan yang berbeda.
3) Memiliki transport dan network layer yang sama.
4) Asumsi dasar keduanya adalah menggunakan teknologi packet switching.
5) Dua-duanya punya transport dan network layer yang bisa diperbandingkan.
6) Dua-duanya menggunakan teknologi packet-switching, bukan circuit-switching ( Teknologi Circuit-Switching digunakan pada analog telephone).
7) TCP/IP layer merupakan “Protocol Spesific”, sedangkan OSI Layer adalah “Protocol Independen”

b. Perbedaan :
1. OSI layer memiliki 7 buah layer, dan TCP/IP hanya memiliki 4 Layer.

2. TCP/IP layer merupakan “Protocol Spesific”, sedangkan OSI Layer adalahProtocol Independen.3.

3. Layer teratas pada OSI layer, yaitu application, presentation, dan sessiondirepresentasikan kedalam 1 lapisan Layer TCP/IP,yaitu layer.

4. Semua standard yang digunakan pada jaringan TCP/IP dapat diperoleh secaracuma-cuma dari berbagai komputer di InterNet, tidak seperti OSI.

5. Perkembangan ISO/OSI tersendat tidak seperti TCP/IP.

6. Untuk jangka panjang, kemungkinan TCP/IP akan menjadi standart dunia jaringankomputer, tidak seperti OSI.

7. OSI mengembangkan modelnya berdasarkan teori, sedangkan TCPmengembangkan modelnya setelah sudah diimplementasikan.

8. TCP/IP mengombinasikan presentation dan session layer OSI ke dalam applicationlayer.

9. TCP/IP mengombinasikan data link dan physical layers OSI ke dalam satu layer.

10. TCP/IP lebih sederhana dengan 4 layer.

11. TCP/IP lebih kredibel karena protokolnya. Tidak ada network dibangun dengan protokol OSI,walaupun setiap orang menggunakan model OSI untuk memandu pikiran mereka.

E. Kesimpulan
      OSI Layer Dan TCP/IP dapat digunakan jika terjadi kesalahan pada jaringan

F. Referensi
-http://annyaasss.blogspot.co.id/2013/03/perbedaan-dan-persamaan-osi-layer-dan.html

  Sekian yang bisa saya sampaikan semoga bermanfaat, apabila ada salah kata saya mohon maaf yang sebesar besar nya



Wassalamualaikum wr.wb.
